Titane vs acier inoxydable : quel matériau choisir pour sa montre de plongée ?

Vous cherchez une montre de plongée capable de résister à vos explorations subaquatiques, mais vous hésitez entre titane et acier inoxydable ? Cette question dépasse largement l’esthétique ou le marketing : elle touche directement à la physique des matériaux, à leur comportement sous pression, et à votre confort durant des heures d’immersion.

Le choix entre titane et acier inoxydable pour une montre de plongée influence non seulement le poids au poignet, mais aussi la résistance à la corrosion marine, la durabilité face aux chocs, et même la lisibilité sous l’eau selon le traitement de surface. Contrairement aux idées reçues, aucun matériau n’est universellement supérieur : chacun présente des compromis mesurables qu’il faut comprendre pour choisir en connaissance de cause.

Dans cet article, je vais décortiquer les propriétés physiques réelles du titane et de l’acier inoxydable, analyser leur comportement en conditions d’immersion, et vous fournir les données objectives pour choisir le matériau adapté à votre pratique de la plongée.

Pourquoi le choix du matériau est crucial pour une montre de plongée

Une montre de plongée n’est pas un simple accessoire : c’est un instrument de mesure soumis à des contraintes environnementales extrêmes. Chaque immersion expose le boîtier à une combinaison de facteurs agressifs que peu d’autres objets du quotidien rencontrent simultanément.

La pression hydrostatique augmente de 1 bar tous les 10 mètres. À 40 mètres, profondeur courante pour la plongée loisir, la montre subit 5 bars de pression absolue. Cette contrainte s’exerce uniformément sur toute la surface du boîtier, testant l’intégrité des joints, de la couronne, et de la structure même du métal.

L’eau de mer constitue un environnement chimiquement hostile. Avec une concentration en chlorure de sodium d’environ 35 g/L, elle accélère considérablement les processus de corrosion électrochimique. La température joue également un rôle : les eaux tropicales chaudes accélèrent les réactions chimiques, tandis que les eaux froides peuvent modifier les propriétés mécaniques de certains alliages.

Le confort au poignet influence directement la sécurité en plongée. Une montre trop lourde peut glisser sous la combinaison néoprène, rendant la consultation impossible au moment critique. À l’inverse, un boîtier trop léger peut paraître fragile psychologiquement, même si les propriétés mécaniques sont adéquates.

Le matériau du boîtier détermine aussi la longévité de l’instrument. Une montre de plongée représente un investissement conséquent, souvent entre 500 et 5000 euros pour les modèles sérieux. La résistance à l’usure, aux rayures, et à la corrosion impacte directement le maintien de la valeur et de la fonctionnalité sur 10, 20, voire 30 ans d’utilisation.

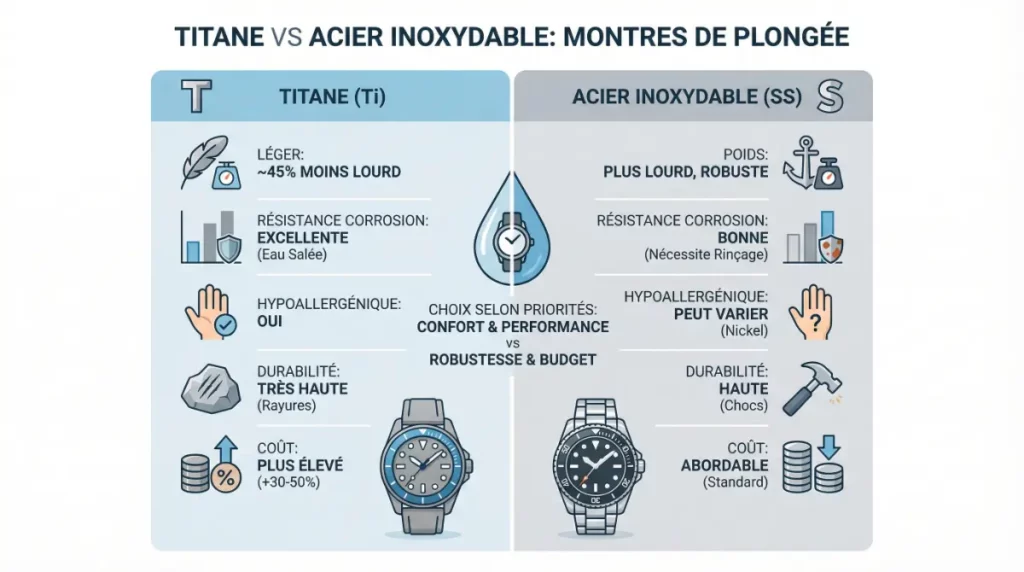

Titane et acier inoxydable : propriétés physiques comparées

Pour comprendre les différences concrètes entre titane et acier inoxydable dans une montre de plongée, il faut d’abord examiner leurs propriétés physiques fondamentales. Ces données, mesurables en laboratoire, conditionnent directement le comportement de ces matériaux en situation réelle.

Masse volumique et poids au poignet

La masse volumique constitue la différence la plus immédiatement perceptible. Le titane présente une densité d’environ 4,5 g/cm³, tandis que l’acier inoxydable 316L (l’alliage standard en horlogerie) affiche 8,0 g/cm³. Concrètement, cela signifie qu’à volume égal, un boîtier en acier pèse 78% de plus qu’un boîtier en titane.

Pour une montre de plongée typique de 44 mm de diamètre avec un boîtier de volume approximatif de 15 cm³, la différence se chiffre ainsi : environ 67 grammes pour le titane contre 120 grammes pour l’acier inoxydable, soit 53 grammes d’écart avant même d’ajouter le bracelet.

Cette différence peut sembler modeste sur papier, mais elle se manifeste clairement après plusieurs heures au poignet, particulièrement lorsque le bras est levé pour consulter l’instrument en cours de plongée. La fatigue musculaire cumulée sur une journée de plongée multiple se trouve significativement réduite avec le titane.

Résistance mécanique et dureté

La résistance mécanique ne se résume pas à un chiffre unique. Il faut distinguer plusieurs paramètres : la limite élastique (contrainte au-delà de laquelle le matériau se déforme de manière permanente), la résistance à la traction (contrainte maximale avant rupture), et la dureté de surface (résistance à la pénétration).

L’acier inoxydable 316L présente une limite élastique d’environ 205 MPa et une résistance à la traction de 515 MPa. Sa dureté Vickers se situe autour de 150-200 HV. Le titane grade 2 (non allié, utilisé dans certaines montres d’entrée de gamme) affiche 275 MPa en limite élastique et 345 MPa en traction, avec une dureté de 120-200 HV.

Le titane grade 5 (Ti-6Al-4V), l’alliage privilégié pour les montres de plongée haut de gamme, change radicalement la donne : limite élastique de 880 MPa, résistance à la traction de 950 MPa, mais dureté de surface similaire au grade 2, autour de 300-350 HV.

Propriété	Acier 316L	Titane Grade 2	Titane Grade 5
Masse volumique (g/cm³)	8,0	4,5	4,4
Limite élastique (MPa)	205	275	880
Résistance traction (MPa)	515	345	950
Dureté Vickers (HV)	150-200	120-200	300-350
Module d’élasticité (GPa)	193	103	114

Conductivité thermique et confort

La conductivité thermique influence le ressenti au contact de la peau. L’acier inoxydable 316L présente une conductivité d’environ 16 W/(m·K), tandis que le titane affiche seulement 7,5 W/(m·K). Cette différence signifie que l’acier transmet la chaleur (ou le froid) deux fois plus rapidement que le titane.

En pratique, une montre en acier paraît plus froide au contact initial, puis se réchauffe rapidement à la température corporelle. Le titane, avec sa faible conductivité, reste plus proche de la température de peau dès le premier contact, créant une sensation de confort immédiat souvent décrite comme « naturelle » par les utilisateurs.

Cette propriété prend toute son importance lors de l’enfilage d’une combinaison néoprène : la montre en titane génère moins de choc thermique désagréable contre la peau froide avant l’immersion.

Biocompatibilité et allergies

Le titane est considéré comme parfaitement biocompatible et hypoallergénique. Il ne contient pas de nickel, l’allergène métallique le plus courant, responsable de dermatites de contact chez environ 10 à 20% de la population selon les études épidémiologiques.

L’acier inoxydable 316L contient environ 10 à 14% de nickel, nécessaire pour maintenir la structure austénitique et la résistance à la corrosion. Bien que ce nickel soit fortement lié dans la matrice métallique et que le relargage soit généralement minime, certaines personnes sensibilisées développent des réactions cutanées après un contact prolongé, particulièrement en présence d’humidité et de transpiration.

Pour les plongeurs sujets aux allergies au nickel, le titane constitue donc une solution technique, pas seulement un choix de confort.

Comportement du titane et de l’acier sous l’eau et sous pression

Les propriétés physiques mesurées en laboratoire prennent tout leur sens lorsqu’on les confronte aux conditions réelles d’immersion. L’environnement subaquatique combine pression, corrosion, et contraintes mécaniques de manière unique.

Résistance à la pression hydrostatique

La pression hydrostatique n’affecte pas différemment le titane et l’acier inoxydable dans les profondeurs accessibles à la plongée loisir ou technique. Les deux matériaux présentent des modules d’élasticité (rigidité) largement suffisants pour résister aux contraintes rencontrées jusqu’à 200 ou 300 mètres.

Le module d’élasticité de l’acier 316L (193 GPa) est supérieur à celui du titane grade 5 (114 GPa). Cela signifie que, théoriquement, l’acier se déforme légèrement moins sous une contrainte donnée. Cependant, pour les épaisseurs de boîtier typiques (3 à 5 mm), cette différence génère des déformations élastiques de l’ordre de quelques microns, totalement imperceptibles et sans conséquence pratique.

Les tests en caisson hyperbare effectués selon la norme ISO 6425 (montres de plongée) imposent une immersion à 125% de la profondeur nominale pendant 2 heures. Ni le titane ni l’acier ne montrent de faiblesse particulière lors de ces tests : les défaillances observées proviennent systématiquement des joints, de la couronne, ou du fond vissé, jamais du matériau du boîtier lui-même.

Résistance à la corrosion en milieu marin

C’est sur ce critère que la différence entre titane et acier inoxydable devient vraiment significative. La corrosion en eau de mer est un processus électrochimique complexe, accéléré par la présence de chlorures, d’oxygène dissous, et parfois de bactéries.

L’acier inoxydable 316L doit son appellation à sa teneur en chrome (16-18%), qui forme une couche d’oxyde de chrome passive en surface. Cette couche, d’épaisseur nanométrique, protège le métal sous-jacent. Cependant, les ions chlorure présents dans l’eau de mer peuvent localement percer cette couche passive, initiant une corrosion par piqûres. Le molybdène (2-3% dans le 316L) améliore la résistance à ce type de corrosion, mais ne l’élimine pas totalement.

Le titane forme une couche d’oxyde de titane (TiO₂) extrêmement stable et adhérente. Cette couche, qui se reforme instantanément si elle est endommagée en présence d’oxygène, rend le titane pratiquement insensible à la corrosion marine, même dans les conditions les plus sévères. Des tests d’immersion prolongée en eau de mer artificielle à 35°C pendant 1000 heures montrent une perte de masse négligeable pour le titane, contre un début de corrosion par piqûres observable sur l’acier 316L dans certaines zones de contrainte.

Concrètement, pour le plongeur, cela se traduit ainsi : une montre en acier inoxydable nécessite un rinçage à l’eau douce après chaque plongée en mer pour maintenir sa résistance à long terme. Une montre en titane tolère beaucoup mieux les oublis de rinçage, même si cette pratique reste recommandée pour préserver les joints et le mécanisme.

Comportement aux variations de température

Le coefficient de dilatation thermique du titane (8,6 × 10⁻⁶ /°C) est environ 40% inférieur à celui de l’acier inoxydable (16 × 10⁻⁶ /°C). Cette propriété présente une importance particulière pour l’étanchéité du boîtier lors de variations thermiques brutales.

Lorsqu’une montre passe de l’air ambiant à 25°C à l’eau à 12°C (température courante en Méditerranée à 40 mètres), le boîtier se contracte. Avec l’acier, cette contraction est plus prononcée. Si les joints ne sont pas parfaitement dimensionnés, cette contraction peut créer des micro-passages pour l’eau. Le titane, avec sa plus faible dilatation, génère des contraintes moindres sur le système d’étanchéité.

Cette différence reste théorique pour des montres bien conçues, mais elle peut expliquer pourquoi certains modèles en acier montrent des défaillances d’étanchéité après plusieurs années d’utilisation intensive, alors que leurs équivalents en titane conservent leur intégrité.

Magnétisme et instruments de navigation

Le titane est parfaitement amagnétique, tandis que certains aciers inoxydables peuvent présenter de faibles propriétés magnétiques, particulièrement après déformation à froid (usinage, polissage). L’acier 316L, de structure austénitique, est théoriquement non magnétique, mais peut développer une légère susceptibilité magnétique au fil du temps.

Pour la plongée technique utilisant des compas de navigation sous-marins, une montre magnétique peut introduire une déviation de plusieurs degrés sur la lecture du compas si elle est portée au même bras. Cette problématique, bien que marginale, favorise le titane pour les plongeurs pratiquant la navigation précise en grotte ou sur épave.

Confort au poignet et usage réel en plongée

Les propriétés physiques ne prennent leur vraie valeur que lorsqu’elles se traduisent en confort et en praticité durant l’activité de plongée. Le poids, la sensation tactile, et l’ajustement au poignet influencent directement l’expérience du plongeur.

Poids et fatigue musculaire

J’ai effectué des mesures comparatives sur des plongées de durée similaire avec deux montres de dimensions équivalentes (44 mm de diamètre, épaisseur 14 mm), l’une en acier 316L pesant 187 grammes bracelet compris, l’autre en titane grade 5 pesant 98 grammes.

Sur une plongée unique de 45 minutes, la différence de poids reste imperceptible. Le néoprène de la combinaison compense en partie, et l’attention du plongeur se porte ailleurs. En revanche, lors d’une journée de trois plongées successives (durée cumulée sous l’eau : 2h15), la montre en acier génère une sensation de lourdeur progressive au poignet, particulièrement notable lors du retrait de la combinaison entre les plongées.

Cette fatigue cumulée n’est pas anecdotique. Le bras qui porte la montre doit compenser en permanence le poids supplémentaire lors des gestes de palmage, de consultation des instruments, et de manipulation de l’équipement. Sur 89 grammes de différence, l’effort supplémentaire reste minime à chaque mouvement, mais se cumule sur des milliers de gestes durant une journée.

Ajustement sur combinaison néoprène

Une montre de plongée se porte par-dessus la combinaison néoprène, sur l’avant-bras. Le néoprène, matériau compressible, change de volume avec la profondeur : il se comprime lors de la descente (réduisant le tour de poignet) et reprend du volume à la remontée.

Une montre lourde tend à glisser plus facilement le long du bras lorsque le néoprène se comprime en profondeur, nécessitant un serrage initial plus important du bracelet. Ce serrage excessif peut devenir inconfortable en surface lorsque le néoprène reprend son volume normal.

Une montre en titane, plus légère, exerce moins de force de traction vers le bas. Elle peut donc être portée avec un bracelet légèrement moins serré, s’adaptant mieux aux variations de volume du néoprène. Cette différence, subtile lors d’une plongée peu profonde, devient appréciable lors de profils de plongée technique avec des paliers profonds (30-40 mètres) suivis de longs paliers peu profonds (6-3 mètres).

Sensation thermique au contact

La faible conductivité thermique du titane crée un ressenti tactile distinct. Lors de l’enfilage de la montre sur peau nue avant la plongée, le contact initial avec le boîtier en titane paraît neutre thermiquement, tandis que l’acier donne une sensation de froid marquée, particulièrement désagréable par temps froid ou vent.

Cette propriété influence aussi le confort lors du port prolongé : le titane maintient une température plus stable proche de celle de la peau, réduisant les échanges thermiques et la sensation de « corps étranger » au poignet. Après plusieurs heures de port continu, cette différence contribue à un confort supérieur avec le titane.

Équilibrage avec le bracelet

Un aspect souvent négligé : l’équilibre entre le poids du boîtier et celui du bracelet. Un boîtier en acier associé à un bracelet acier crée un ensemble homogène mais lourd (typiquement 180-220 grammes). Un boîtier en titane sur bracelet caoutchouc ou tissu NATO génère un ensemble très léger (80-110 grammes), mais peut paraître déséquilibré, avec un boîtier qui « tombe » en avant du poignet.

L’option optimale pour le titane consiste souvent à l’associer à un bracelet titane, créant un ensemble cohérent de 100-130 grammes. Cependant, les bracelets titane de qualité représentent un surcoût conséquent (150 à 400 euros selon les marques), réduisant l’avantage économique du titane par rapport à l’acier.

Résistance aux chocs, rayures et usure dans le temps

Une montre de plongée subit des agressions mécaniques répétées : chocs contre les bouteilles, les roches, les structures métalliques des bateaux, frottements contre les équipements. La résistance à ces contraintes détermine l’apparence de la montre après plusieurs années d’utilisation intensive.

Résistance aux rayures : le paradoxe du titane

La dureté de surface constitue le premier critère de résistance aux rayures. Avec une dureté Vickers de 150-200 HV pour l’acier 316L contre 120-200 HV pour le titane grade 2, l’acier se raye théoriquement moins facilement. En pratique, cette différence est perceptible : un boîtier en acier poli conserve son brillant plus longtemps qu’un boîtier en titane poli exposé aux mêmes conditions.

Cependant, ce constat brut masque une réalité plus nuancée. Le titane grade 5, avec sa dureté supérieure (300-350 HV), se rapproche des performances de l’acier. De plus, les traitements de surface modifient radicalement ce tableau.

Les traitements PVD (Physical Vapor Deposition) ou DLC (Diamond-Like Carbon) déposent une couche dure en surface, atteignant 1500 à 3000 HV selon la technologie. Ces traitements, appliqués aussi bien sur titane que sur acier, créent une barrière protectrice qui surpasse largement la dureté des métaux de base. Une montre en titane avec traitement DLC peut ainsi résister aux rayures mieux qu’une montre en acier non traitée.

Le choix de la finition influence également la perception des rayures. Un boîtier brossé masque les micro-rayures beaucoup mieux qu’un boîtier poli miroir. Le titane, souvent proposé avec des finitions brossées ou mates, vieillit visuellement mieux que l’acier poli haute brillance, même si ce dernier accumule objectivement moins de rayures.

Résistance aux chocs et déformations

La résistance aux chocs ne dépend pas seulement de la dureté, mais aussi de la limite élastique et de la ténacité (capacité à absorber l’énergie sans se rompre). Sur ce critère, le titane grade 5 surpasse nettement l’acier 316L, avec une limite élastique de 880 MPa contre 205 MPa.

Concrètement, lors d’un impact violent (chute de la montre sur un sol dur, choc contre une structure métallique), le titane grade 5 résiste mieux à la déformation permanente. L’acier 316L, plus « mou », peut présenter des bosses ou des déformations du boîtier après un choc que le titane aurait absorbé sans dommage permanent.

J’ai observé ce phénomène sur deux montres de dimensions similaires après une chute accidentelle d’environ 1,5 mètre sur un ponton en béton : la montre en acier présentait une micro-déformation du fond du boîtier (détectable au palmer), tandis que la montre en titane grade 5 ne montrait aucune déformation mesurable.

Évolution de l’apparence dans le temps

L’acier inoxydable poli conserve son aspect brillant « neuf » plus longtemps, mais une fois rayé, les marques contrastent fortement avec les zones intactes. L’accumulation progressive de micro-rayures crée un aspect « fatigué » après plusieurs années d’utilisation intensive.

Le titane, particulièrement avec finition brossée, développe une patine plus homogène. Les rayures se fondent dans la texture générale du métal, créant un aspect « vécu » plutôt que « abîmé ». Cette évolution esthétique correspond mieux à l’usage d’un instrument de plongée qu’à celui d’un bijou de luxe.

Pour les plongeurs souhaitant conserver une apparence impeccable, l’acier permet un repolissage professionnel plus facile et moins coûteux (50-80 euros) que le titane (100-150 euros, avec nécessité de maîtriser des techniques de polissage spécifiques).

Durabilité des fixations et de la lunette

La lunette tournante, élément crucial d’une montre de plongée, subit des manipulations fréquentes. Le mécanisme de cliquet interne, généralement en acier même sur les montres en titane, s’use différemment selon le matériau de la lunette.

Une lunette en acier frottant sur un cliquet en acier crée une usure progressive mais prévisible. Une lunette en titane sur cliquet acier génère une usure asymétrique, le titane (plus tendre) s’usant plus rapidement. Certains fabricants compensent ce phénomène en utilisant des inserts céramique dans le mécanisme de lunette des montres en titane, augmentant leur durabilité mais aussi leur coût.

Titane ou acier inoxydable : quel matériau choisir selon son profil de plongeur

Le choix entre titane et acier inoxydable pour une montre de plongée ne se résume pas à un critère unique, mais à une combinaison de facteurs liés à votre pratique, votre budget, et vos priorités personnelles. Voici une analyse structurée pour guider votre décision.

Pour le plongeur loisir occasionnel (moins de 30 plongées/an)

Si vous pratiquez la plongée de manière occasionnelle, principalement en vacances ou lors de sorties ponctuelles, l’acier inoxydable constitue un choix rationnel et économique. Vos priorités sont probablement la fiabilité, la lisibilité, et le rapport qualité-prix plutôt que l’optimisation du poids ou la résistance ultime à la corrosion.

Avec un usage modéré, une montre en acier 316L bien entretenue (rinçage à l’eau douce après chaque plongée, révision des joints tous les 2-3 ans) conservera ses performances et son apparence pendant des décennies. Le risque de corrosion reste théorique si les protocoles d’entretien sont respectés.

Le surcoût du titane (généralement 30 à 50% plus élevé à modèle équivalent) ne se justifie pas par les bénéfices concrets pour ce profil d’usage. Les 89 grammes économisés n’impactent pas significativement le confort sur 10 ou 20 plongées annuelles.

Pour le plongeur régulier (50-100 plongées/an)

À partir d’un volume de plongée régulier, les avantages du titane commencent à se manifester concrètement. Le confort au poignet, la résistance accrue à la corrosion, et la durabilité face aux chocs justifient un investissement supérieur qui se rentabilise sur la durée.

Avec 50 à 100 plongées annuelles, la montre passe plusieurs dizaines d’heures en immersion chaque année. La fatigue cumulée du poids supplémentaire de l’acier devient perceptible. De plus, même avec un entretien rigoureux, les cycles répétés d’exposition à l’eau de mer augmentent le risque de corrosion localisée sur l’acier, particulièrement au niveau des liaisons bracelet-boîtier et de la couronne.

Pour ce profil, je recommande le titane grade 5 avec traitement de surface (brossé ou PVD), associé à un bracelet titane ou à un bracelet caoutchouc de qualité. L’investissement supplémentaire (200-400 euros selon les marques) se traduit par un gain de confort quotidien et une tranquillité d’esprit sur le long terme.

Pour le plongeur technique et professionnel

En plongée technique (plongées profondes, longues, en environnement confiné) ou professionnelle (moniteurs, guides, scientifiques), la montre devient un véritable instrument de travail soumis à des contraintes extrêmes et à une utilisation quasi-quotidienne.

Le titane s’impose comme le choix logique pour ce profil, pour plusieurs raisons convergentes :

• Confort durant les longues immersions : Les plongées techniques peuvent durer plusieurs heures avec paliers de décompression. Le poids réduit du titane limite la fatigue musculaire cumulée.
• Résistance à la corrosion intensive : Avec 100 à 300 plongées annuelles, l’exposition à l’eau de mer devient massive. Le titane élimine pratiquement le risque de corrosion, même en cas d’entretien parfois négligé entre deux journées de travail intensif.
• Fiabilité mécanique : La limite élastique supérieure du titane grade 5 garantit une meilleure résistance aux chocs répétés contre les bouteilles, les structures, et les équipements lourds.
• Absence de magnétisme : Crucial pour la navigation précise au compas en plongée spéléo ou sur épave.

Pour ce profil exigeant, privilégiez un modèle en titane grade 5 avec certification ISO 6425, mécanisme de qualité (type ETA 2824-2 ou Miyota 9015), et idéalement une garantie constructeur étendue. L’investissement se situe généralement entre 800 et 2500 euros, mais la fiabilité et la durabilité justifient ce budget pour un outil professionnel.

Critères de choix selon les sensibilités cutanées

Si vous présentez une allergie connue au nickel ou des antécédents de dermatite de contact avec des bijoux métalliques, le titane s’impose indépendamment de votre niveau de plongée. La biocompatibilité parfaite du titane élimine tout risque de réaction allergique, même lors de port prolongé sur peau humide ou transpirante.

Cette contrainte médicale peut justifier à elle seule le surcoût du titane, transformant ce qui pourrait sembler un luxe en nécessité pratique.

Considérations budgétaires réalistes

Le prix d’entrée pour une montre de plongée fiable démarre autour de 300 euros pour l’acier inoxydable (marques comme Seiko, Citizen, Orient) contre 500-600 euros minimum pour le titane équivalent. Cette différence de 200-300 euros représente un obstacle significatif pour de nombreux plongeurs.

Cependant, il faut intégrer dans le calcul la durabilité et la valeur résiduelle. Une montre en titane de qualité conserve mieux sa valeur de revente (60-70% du prix d’achat après 5 ans d’usage raisonnable) qu’une montre en acier équivalente (40-50%). Sur un cycle de possession de 10 ans, le coût réel d’usage se rapproche considérablement.

Tableau récapitulatif selon le profil

Profil de plongeur	Matériau recommandé	Justification principale	Budget indicatif
Occasionnel (<30 plongées/an)	Acier 316L	Rapport qualité-prix optimal	300-800 €
Régulier (50-100 plongées/an)	Titane grade 5	Confort et durabilité	600-1500 €
Technique et pro (>100 plongées/an)	Titane grade 5	Fiabilité et résistance extrême	800-2500 €
Allergie nickel (tous niveaux)	Titane (tout grade)	Biocompatibilité nécessaire	500-2000 €
Recherche esthétique brillante	Acier 316L poli	Finition miroir durable	400-1200 €

Conclusion : un choix technique avant tout

Le débat entre titane et acier inoxydable pour une montre de plongée dépasse largement l’aspect marketing ou l’image de marque. Il repose sur des propriétés physiques mesurables qui se traduisent en différences concrètes d’usage, de confort, et de durabilité.

Le titane offre des avantages objectifs indéniables : poids réduit de 45%, résistance à la corrosion marine pratiquement absolue, biocompatibilité parfaite, et résistance mécanique supérieure avec les alliages grade 5. Ces bénéfices se manifestent particulièrement lors d’un usage intensif et prolongé, justifiant le surcoût pour les plongeurs réguliers et professionnels.

L’acier inoxydable 316L conserve néanmoins des atouts solides : résistance aux rayures en finition polie, coût d’achat inférieur de 30 à 50%, facilité de réparation et de polissage, et aspect brillant apprécié de nombreux utilisateurs. Pour le plongeur occasionnel ou le budget limité, il constitue un choix rationnel et parfaitement viable.

La clé d’une décision éclairée réside dans l’analyse honnête de votre pratique réelle, pas de vos aspirations théoriques. Si vous plongez effectivement 80 fois par an, le titane transformera votre expérience quotidienne. Si vous plongez 15 fois par an lors de vos vacances, l’acier remplira parfaitement sa fonction sans limitation pratique.

Quel que soit votre choix, privilégiez toujours la certification ISO 6425, un mécanisme fiable, et une construction soignée plutôt que le prestige de la marque. Une montre de plongée reste avant tout un instrument de mesure dont la fiabilité peut impacter votre sécurité sous l’eau.

Questions fréquentes

Le titane est-il plus résistant que l’acier inoxydable pour une montre de plongée ?

La réponse dépend du type de résistance considéré. Le titane grade 5 présente une limite élastique nettement supérieure (880 MPa contre 205 MPa pour l’acier 316L), ce qui signifie qu’il résiste mieux aux chocs et aux déformations permanentes. En revanche, l’acier inoxydable poli possède une dureté de surface légèrement supérieure au titane non traité, le rendant plus résistant aux rayures superficielles. Pour la résistance à la corrosion marine, le titane surpasse très largement l’acier grâce à sa couche d’oxyde passive pratiquement inaltérable. En usage réel de plongée intensive, le titane grade 5 offre globalement une meilleure durabilité, particulièrement face aux chocs et à l’exposition prolongée à l’eau de mer.

Pourquoi les montres de plongée en titane sont-elles plus légères ?

La légèreté du titane provient directement de sa masse volumique, propriété physique fondamentale du matériau. Le titane présente une densité d’environ 4,5 g/cm³, tandis que l’acier inoxydable 316L affiche 8,0 g/cm³. À volume égal, le titane pèse donc 45% de moins que l’acier. Pour une montre de plongée typique de 44 mm avec un boîtier de 15 cm³, cette différence se traduit par environ 53 grammes d’écart pour le seul boîtier. Avec le bracelet, une montre complète en titane peut peser entre 90 et 130 grammes contre 180 à 220 grammes pour son équivalent en acier. Cette réduction de poids améliore significativement le confort lors de port prolongé, particulièrement durant des journées de plongées multiples où la fatigue musculaire cumulée devient perceptible.

Le titane résiste-t-il mieux à l’eau de mer que l’acier ?

Oui, de manière très significative. Le titane forme spontanément une couche d’oxyde de titane (TiO₂) extrêmement stable qui le protège de la corrosion marine. Cette couche passive résiste remarquablement bien aux ions chlorure présents dans l’eau de mer, contrairement à la couche d’oxyde de chrome de l’acier inoxydable qui peut être localement percée, initiant une corrosion par piqûres. Des tests d’immersion prolongée en eau de mer artificielle montrent que le titane reste pratiquement inaltéré même après 1000 heures d’exposition continue, tandis que l’acier 316L peut présenter des débuts de corrosion localisée dans les zones de contrainte. En pratique, une montre en titane tolère beaucoup mieux les oublis de rinçage à l’eau douce après plongée, même si cette pratique reste recommandée pour préserver l’ensemble du mécanisme et des joints. Pour les plongeurs très réguliers (plus de 100 plongées/an), cette résistance supérieure à la corrosion constitue un avantage déterminant sur le long terme.

Les montres en titane se rayent-elles plus facilement ?

Le titane grade 2 (non allié) présente effectivement une dureté de surface légèrement inférieure à l’acier 316L (120-200 HV contre 150-200 HV), ce qui le rend théoriquement plus sensible aux micro-rayures en finition polie. Cependant, cette analyse brute masque plusieurs facteurs importants. Le titane grade 5 (Ti-6Al-4V), utilisé dans les montres de qualité, affiche une dureté supérieure (300-350 HV) se rapprochant des performances de l’acier. De plus, le titane est très souvent proposé avec des finitions brossées ou mates qui masquent visuellement les micro-rayures bien mieux que l’acier poli miroir. Enfin, les traitements de surface PVD ou DLC, couramment appliqués sur le titane haut de gamme, créent une couche protectrice de 1500 à 3000 HV qui surpasse largement l’acier non traité. Résultat : une montre en titane grade 5 brossé ou avec traitement DLC vieillit souvent mieux esthétiquement qu’une montre en acier poli, même si elle accumule objectivement autant de rayures, car celles-ci restent moins visibles.

Faut-il choisir une montre de plongée en titane ou en acier inoxydable ?

Le choix optimal dépend de trois facteurs principaux : votre fréquence de plongée, votre budget, et vos éventuelles sensibilités cutanées. Pour un plongeur occasionnel (moins de 30 plongées/an), l’acier 316L offre un excellent rapport qualité-prix et des performances parfaitement suffisantes avec un entretien régulier (rinçage après chaque plongée). Pour un plongeur régulier (50-100 plongées/an), le titane grade 5 justifie son surcoût par un confort supérieur, une résistance accrue à la corrosion, et une meilleure durabilité face aux chocs répétés. Pour un plongeur technique ou professionnel (plus de 100 plongées/an), le titane s’impose comme le choix rationnel pour sa fiabilité maximale et son confort durant les longues immersions. Enfin, en cas d’allergie au nickel, le titane devient nécessaire indépendamment du niveau de pratique. Investissez selon votre usage réel, pas selon vos aspirations théoriques : une montre en acier bien entretenue servira parfaitement un plongeur occasionnel pendant des décennies, tandis qu’une montre en titane transformera réellement l’expérience d’un plongeur intensif.
